Вы cобираетесь заменить старый комплект шин или поменять шины прицепа и хотели бы понимать значения букв и цифр на этих шинах?
Вы наверняка заметили, что существует несколько основных типов маркировок на тракторных шинах, маркировка размеров, общая для всех современных шин, и другие типы маркировок, которые отличаются и в них сложнее разбираться. Эта таблица поможет вам лучше ориентироваться и быть уверенными в правильном выборе размеров:
ETRTO (Европейская техническая организация по ободам и покрышкам) установила стандарты ISO 5775, чтобы позволить лучше понимать размерные факторы шин, которые раньше были неточными, то в дюймах, то в миллиметрах и часто отличались в зависимости от производителя.
Эти стандарты ETRTO позволяют теперь добиться определенной однородности в маркировке тракторных шин. Но если у вас старые шин или шины неизвестной марки, или шины прицепа, они могут не соответствовать этим стандартам.
Вы должны понимать эту маркировку, чтобы быть уверенными, что покупаете их эквивалент с правильными размерами в соответствии с новыми стандартами.

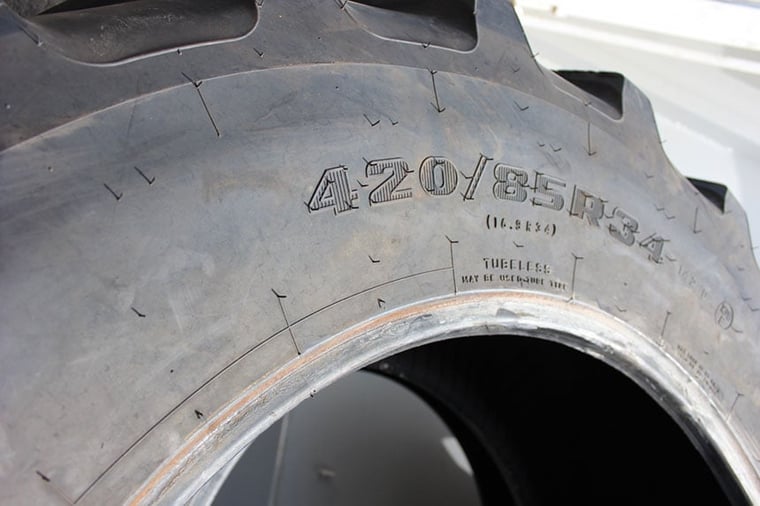

Это последовательность цифр, которая соответствует приблизительно тем, что и на вышеуказанном фото:
13.6 R 28
или 16.9 R 30
или 12.4 R 28
или же 8.3 R 24
и т.д.
Первая цифра соответствует ширине шины в дюймах, так ширина шины на фото – 13.6 дюймов (ширина профиля шины = расстояние между наружными сторонами боковин шины в накачанном состоянии).
Буква R от Радиальная, означает тип внутренней структуры шины (тире вместо R соответствует шине с диагональной структурой).
Следующая цифра, 28 на фото соответствует диаметру обода в дюймах (1 дюйм = 25,4 мм).
Она состоит из последовательности цифр и букв в следующем формате:
600/65 R 28
или 460/85 R 38
или 750/55 R 26
и т.д.
Первая цифра соответствует ширине шины в миллиметрах, ширина шины на фото – 600 мм (ширина профиля шины = расстояние между наружными сторонами боковин шины в накачанном состоянии).
Вторая цифра соответствует высоте боковины, выраженная в процентном соотношении от ширины, то есть 65 на фотографии это 65% от 600 мм = 390 мм высота боковины. Эта цифра соответствует сериям: серия 50, серия 60, серия 80 и т.д. Чем больше эта цифра, тем выше боковина).
Буква R от Радиальная, речь идет о типе внутренней структуры шины.
Следующая цифра, 28 на фото, соответствует диаметру обода в дюймах (1 дюйм = 25,4 мм).
В этой таблице представлена эквивалентность размеров между старыми и новыми маркировками, а также различные выборы ширины шины с одинаковым ободом (узкие колеса или широкие шины в зависимости от типа работ).
ETRTO | ОБОД ∅ | РАЗМЕР ШИНЫ | |||||
---|---|---|---|---|---|---|---|
Не в миллиметрах | Серия 95 | Серия 90 | Серия 85 | Серия 80 | |||
350 | 16 | 6,00-16 | 210/80R16 | ||||
390 | 16 | 7,50-16 | 250/80R16 | ||||
410 | 18 | 7,50-18 | 250/80R18 | ||||
450 | 20 | 9,5-20 | 260/80R20 | ||||
475 | 20 | 11,2-20 | 280/85R20 | ||||
500 | 20 | 12,4-20 | 320/85R20 | 340/80R20 | |||
500 | 24 | 9,5-24 | 240/85R24 | 250/85R24 | |||
525 | 24 | 11,2-24 | 280/85R24 | ||||
550 | 24 | 12,4-24 | 320/85R24 | ||||
550 | 28 | 9,5-28 | 240/85R28 | 250/85R28 | |||
575 | 24 | 13,6-24 | 340/85R24 | ||||
575 | 28 | 11,2-28 | 280/85R28 | 320/70R28 | |||
575 | 32 | 8,3-32 | 210/95R32 | ||||
600 | 24 | 14,9-24 | 380/85R24 | 420/70R24 | 460/70R24 | ||
600 | 28 | 12,4-28 | 320/85R28 | ||||
600 | 32 | 9,5-32 | 230/95R32 | ||||
625 | 24 | 16,9-24 | 420/85R24 | ||||
625 | 28 | 13,6-28 | 340/85R28 | ||||
625 | 32 | 270/95R32 | |||||
625 | 36 | 8,3-36 | 210/95R36 | ||||
650 | 28 | 14,9-28 | 230/95R32 | 380/85R28 | |||
650 | 32 | 12.4-32 | 320/85R32 | ||||
650 | 36 | 9,5-36 | 230/95R36 | 270/80R36 | |||
650 | 40 | 7,2-40 | 180/95R40 | ||||
675 | 28 | 16,9-28 | 420/85R28 | ||||
675 | 30 | 14,9-30 | 380/85R30 | ||||
675 | 32 | 320/90R32 | |||||
675 | 34 | 320/85R34 | |||||
675 | 36 | 11,2-36 | 270/95R36 | ||||
675 | 38 | 9,5-38 | 230/95R38 | ||||
700 | 30 | 16,9-30 | 420/85R30 | ||||
700 | 36 | 12,4-36 | 320/85R36 | ||||
700 | 38 | 11,2-38 | 210/95R36 | 270/95R38 | 290/90R38 | ||
700 | 40 | 230/95R40 | |||||
750 | 26 | 23,1-26 | 28L26 | ||||
750 | 34 | 16,9-34 | 420/85R34 | ||||
750 | 38 | 13,6-38 | 15,5-38 | 340/85R38 | |||
750 | 42 | 11,2-42 | 270/95R42 | ||||
750 | 44 | 9,5-44 | 230/95R44 | ||||
775 | 34 | 18,4-34 | 460/85R34 | ||||
775 | 38 | 14,9-38 | 380/85R38 | ||||
775 | 42 | 12,4-42 | 230/95R44 | 300/95R42 | |||
775 | 44 | 270/95R44 | |||||
800 | 30 | 23,1-30 | 230/95R44 | ||||
800 | 38 | 16,9-38 | 420/85R38 | ||||
800 | 42 | 320/90R42 | |||||
800 | 46 | 270/90R46 | |||||
800 | 48 | 9,5-48 | 230/95R48 | ||||
825 | 34 | 20,8-34 | 23,1-34 | ||||
825 | 38 | 18,4-38 | 460/85R38 | ||||
825 | 46 | 12,4-46 | 270/95R46 300/95R46 | 320/90R46 | |||
825 | 48 | 270/95R48 | |||||
825 | 50 | 270/85R50 | |||||
875 | 32 | 30,5LR32 | |||||
875 | 38 | 20,8-38 | 520/85R38 | ||||
875 | 42 | 18,4-42 | 460/85R42 | 480/80R42 | |||
875 | 46 | 380/90R46 | 420/80R46 | ||||
875 | 48 | 13,6-48 | 340/85R48 | ||||
875 | 50 | 300/95R50 | 300/90R50 320/90R50 | ||||
925 | 32 | 680/85R32 | |||||
925 | 42 | 20,8-42 | 520/85R42 | ||||
925 | 46 | 18,4-46 | 460/85R46 | ||||
925 | 52 | 300/95R52 | |||||
925 | 54 | 270/95R54 | 320/90R54 | ||||
975 | 38 | 650/85R38 | |||||
975 | 46 | 20,8-46 | 520/85R46 | ||||
975 | 50 | 480/80R50 | |||||
1025 | 38 | 710/85R38 |
ETRTO | ОБОД ∅ | РАЗМЕР ШИНЫ | |||||
---|---|---|---|---|---|---|---|
Не в миллиметрах | Серия 75 | Серия 70 | Серия 65 | ||||
330 | 16 | 200/70R16 | |||||
340 | 16 | 240/65R16 | |||||
350 | 16 | 6,00-16 | 240/70R16 | 260/65R16 | |||
360 | 16 | 6,50-16 | 260/70R16 | 280/65R16 | |||
390 | 16 | 7,50-16 | 280/70R16 | 300/65R16 | 320/65R16 | ||
390 | 18 | 260/70R18 | |||||
400 | 16 | 300/70R16 | |||||
410 | 18 | 7,50-18 | 280/70R18 | 300/65R18 | 320/65R18 | ||
410 | 20 | 260/70R20 | |||||
425 | 18 | 10,5/80-18 | 300/70R18 | 340/65R18 | |||
425 | 20 | 7,50-20 | 280/70R20 | ||||
450 | 20 | 9,5-20 | 300/70R20 | 340/65R20 | |||
475 | 20 | 11,2-20 | 320/70R20 | ||||
500 | 20 | 12,4-20 | 340/75R20 | 360/70R20 | 420/65R20 | ||
500 | 24 | 9,5-24 | 300/70R24 | ||||
525 | 20 | 13,6-20 | 380/75R20 | 380/70R20 | 440/65R20 | ||
525 | 24 | 11,2-24 | 320/70R24 | ||||
550 | 24 | 12,4-24 | 360/70R24 | 420/65R24 | |||
550 | 28 | 9,5-28 | 340/65R28 | ||||
575 | 24 | 13,6-24 | 380/70R24 | 400/70R24 | 440/65R24 | ||
600 | 24 | 14,9-24 | 480/65R24 | ||||
600 | 26.5 | ||||||
600 | 28 | 12,4-28 | 360/70R28 | 420/65R28 | |||
600 | 32 | 9,5-32 | 270/75R32 | ||||
625 | 24 | 16,9-24 | 480/70R24 | 540/65R24 | |||
625 | 26.5 | ||||||
625 | 28 | 13,6-28 | 380/70R28 | 440/65R28 | |||
650 | 26 | 16,9-26 | 480/70R26 | 540/65R26 | |||
650 | 28 | 14,9-28 | 420/75R28 | 420/70R28 | 480/65R28 | ||
675 | 26 | 18,4-26 | 520/70R26 | 580/70R26 | |||
675 | 28 | 16,9-28 | 480/70R28 | 540/65R28 | |||
675 | 30 | 14,9-30 | 420/70R30 | ||||
675 | 30.5 | ||||||
700 | 26 | ||||||
700 | 26.5 | ||||||
700 | 28 | 18,4-28 | 540/75R28 | 600/65R2 | |||
700 | 30 | 16,9-30 | 480/75R30 | 480/70R30 | 540/65R30 | ||
700 | 30.5 | 600/60-30,5 | |||||
750 | 26 | 23,1-26 | 620/75R26 | 650/75R26 | 750/65R26 | ||
750 | 28 | 620/70R28 | |||||
750 | 30 | 600/70R30 | |||||
750 | 32 | 600/65R32 | |||||
750 | 34 | 16,9-34 | 480/70R34 | 500/70R34 | 540/65R34 | ||
750 | 38 | 400/75R38 | |||||
775 | 30.5 | ||||||
775 | 34 | 18,4-34 | 520/75R34 | 520/70R34 | 540/70R34 | 600/65R34 | |
800 | 30 | 23,1-30 | 620/75R30 | 650/70R30 | 710/65R30 | ||
800 | 34 | 540/75R34 | 600/70R34 | ||||
800 | 38 | 16,9-38 | 480/70R38 | 540/65R38 | |||
825 | 30 | 650/75R30 | |||||
825 | 32 | 24,5-32 | 650/75R32 | 680/70R32 | |||
825 | 34 | 20,8-34 | 620/75R34 | ||||
825 | 38 | 18,4-38 | 520/70R38 | 600/65R38 | |||
875 | 32 | 30,5LR32 | 680/75R32 | 800/65R32 | |||
875 | 34 | 10650/75R3410 | 680/70R34 | 750/65R34 | |||
875 | 38 | 20,8-38 | 580/70R38 | 620/70R38 | 650/65R38 | 710/65-38 | |
875 | 42 | 18,4-42 | 600/65R42 | ||||
925 | 34 | 710/75R34 | |||||
925 | 38 | 650/75R38 | 710/70R38 | 750/65-38 | |||
925 | 42 | 20,8-42 | 580/70R42 | 620/70R42 | 650/65R42 | ||
975 | 32 | ||||||
975 | 34 | ||||||
975 | 38 | 800/70R38 | |||||
975 | 42 | 710/70R42 | 850/65-42 | ||||
975 | 46 | 20,8-46 | 620/70R46 | 650/65R46 | |||
1025 | 42 | 710/75R42 |
ETRTO | ОБОД ∅ | РАЗМЕР ШИНЫ | |||||
---|---|---|---|---|---|---|---|
Не в миллиметрах | Серия 60 | Серия 55 | Серия 50 | Серия 45 | Серия 40 | ||
425 | 17.5 | 400/55-17,5 | |||||
550 | 22,5 | 600/50-22,5 | 540/45-22,5 | 710/40-22,5 | |||
550 | 26.5 | 400/60-26,5 | |||||
600 | 26.5 | 500/60-26,5 | |||||
625 | 26.5 | 600/55-26,5 | 710/45-26,5 | ||||
625 | 28 | 13,6-28 | 480/60R28 | ||||
650 | 28 | 14,9-28 | 520/60R28 | ||||
675 | 26 | 18,4-26 | 750/50R26 750/50-26,5 | ||||
675 | 28 | 16,9-28 | 600/60R28 | ||||
675 | 30.5 | 600/55-30,5 620/55-30,5 | |||||
700 | 26 | 750/55R26 | |||||
700 | 26.5 | 650/60-26,5 | |||||
700 | 30 | 16,9-30 | 600/60R30 | ||||
700 | 30.5 | 750/45-30,5 | |||||
750 | 25 | 1000/50R25 | |||||
750 | 30 | 710/60R30 | |||||
775 | 30.5 | 710/60-30,5 | 800/55-30,5 | ||||
775 | 34 | 18,4-34 | 710/55-34 | 800/50-34 | |||
800 | 38 | 16,9-38 | 600/60R38 | ||||
825 | 32 | 24,5-32 | 800/60R32 | ||||
825 | 38 | 18,4-38 | 650/60-38 | ||||
875 | 32 | 30,5LR32 | 850/60-32 | 900/55R32 | 1050/50R32 | ||
875 | 38 | 20,8-38 | 710/60R38 | 850/50-38 | |||
925 | 32 | 900/60R32 | |||||
925 | 38 | 850/60-38 | |||||
925 | 42 | 20,8-42 | 710/60-42 750/60-42 | 850/55-42 | 900/50R42 | ||
975 | 38 | 900/60R38 | |||||
1025 | 42 | 900/60R42 |
